产品详细
产品详情
型 号：GAe 11-30

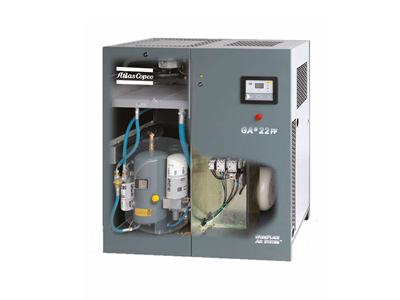

阿特拉斯GAe 11-30 性能卓越空气压缩机
传动系统冷却风扇标准型Elektronikon® 油分离器和过滤器电控箱干燥机
GAe 11-30压缩机拥有业内领先的排气量。一体化的解决方案以极低的运行费用为客户能提供高品质的压缩空气，并可采用众多监控方式。噪音低，可以被放置在用气点旁边，降低安装成本、提高能源效率
详细介绍
阿特拉斯GAe 11-30 空气压缩机性能参数
坚固耐用
GAe11-30采用了世界上销量最大的转子。Elektronikon®控制器的键盘更耐用卓越的可靠性。完全防尘、免维护的全封闭齿轮箱使机器在任何环境下具有极大的可靠性。电机轴承终生润滑，避免了不当润滑引起的故障；优化设计电控箱内温度低，加倍延长了电气元件的寿命，使机器即使在极端环境（高达46°C）运行正常、平稳。
保护生产
新Elektronikon®控制器内置有网络服务器，采用以太网连接可进行远程监控；可选的Elektronikon®彩屏控制器，该控制器具有3.5英寸高清晰的彩色显示，图文并茂。GAe可获得极佳的空气质量：内置干燥机可以选择配置DD和PD过滤器，降低空气含油量低至0.01ppm。油分离效果极佳，保护产品不受油污染，增加了下游生产设备和后处理设备可靠性。
维修保养容易
传动系统终身润滑，免维护。采用高质量耗材，该耗材在正常环境寿命可达4000小时、易更换，保养总费用低。可选的彩屏Elektronikon®控制器的监控功能包括：服务和报警指示，故障检测和空压机故障停机，保养服务计划和压缩机状态可视化监视。
安装方便
噪音低至67分贝，可以放置在用气点旁边，减少安装成本，降低空气泄漏风险.标准配置有相序保护器避免了非正确接线导致的机器损坏。众多工厂安装的选项可以使GAe满足客户的特殊需要：空气和冷凝水处理装置，特殊保护，通讯。标准运行环境温度高达46°C，方便安装于更多场合。
|
型号 |
最大工作压力 |
流量FAD* |
电机功率 |
噪音 |
重量(KG) |
长度(mm) |
宽度(mm) |
高度(mm) |
|||||||
|
现场型 |
全性能 |
现场型 |
全性能 |
||||||||||||
|
Bar |
psig |
Bar |
psig |
l/s |
m³/m |
cfm |
Kw |
hp |
dB |
||||||
|
GAe 11 7.5 |
7.5 |
109 |
7.3 |
105 |
33.5 |
2 |
70.9 |
11 |
15 |
67 |
418 |
472 |
1255 |
692 |
1475 |
|
8.5 |
8.5 |
116 |
8.3 |
112 |
31.4 |
2.5 |
66.5 |
11 |
15 |
67 |
418 |
472 |
1255 |
692 |
1475 |
|
10 |
10 |
145 |
9.8 |
141 |
26 |
1.6 |
55.1 |
11 |
15 |
67 |
418 |
472 |
1255 |
692 |
1475 |
|
13 |
13 |
189 |
12.8 |
185 |
20.4 |
1.2 |
43.2 |
11 |
15 |
67 |
418 |
472 |
1255 |
692 |
1475 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAe 15 7.5 |
7.5 |
109 |
7.3 |
105 |
44.9 |
2.7 |
95.1 |
15 |
20 |
67 |
425 |
479 |
1255 |
692 |
1475 |
|
8.5 |
8.5 |
116 |
8.3 |
112 |
41.2 |
2.5 |
87.2 |
15 |
20 |
67 |
425 |
479 |
1255 |
692 |
1475 |
|
10 |
10 |
145 |
9.8 |
141 |
37.8 |
2.3 |
80 |
15 |
20 |
67 |
425 |
479 |
1255 |
692 |
1475 |
|
13 |
13 |
189 |
12.8 |
185 |
31.6 |
1.9 |
66.9 |
15 |
20 |
67 |
425 |
479 |
1255 |
692 |
1475 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAe 18 7.5 |
7.5 |
109 |
7.3 |
105 |
54.8 |
3.3 |
116 |
19 |
25 |
68 |
450 |
504 |
1255 |
692 |
1475 |
|
8.5 |
8.5 |
116 |
8.3 |
112 |
51.7 |
3.1 |
109.5 |
19 |
25 |
68 |
450 |
504 |
1255 |
692 |
1475 |
|
10 |
10 |
145 |
9.8 |
141 |
45.3 |
2.7 |
95.9 |
19 |
25 |
68 |
450 |
504 |
1255 |
692 |
1475 |
|
13 |
13 |
189 |
12.8 |
185 |
39.1 |
2.3 |
82.8 |
19 |
25 |
68 |
450 |
504 |
1255 |
692 |
1475 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAe 22 7.5 |
7.5 |
109 |
7.3 |
105 |
63.1 |
3.8 |
133.6 |
22 |
30 |
69 |
467 |
523 |
1255 |
692 |
1475 |
|
8.5 |
8.5 |
116 |
8.3 |
112 |
61.1 |
3.7 |
129.4 |
22 |
30 |
69 |
467 |
523 |
1255 |
692 |
1475 |
|
10 |
10 |
145 |
9.8 |
141 |
54.2 |
3.3 |
114.8 |
22 |
30 |
69 |
467 |
523 |
1255 |
692 |
1475 |
|
13 |
13 |
189 |
12.8 |
185 |
47.3 |
2.8 |
100.2 |
22 |
30 |
69 |
467 |
523 |
1255 |
692 |
1475 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAe 26 7.5 |
7.5 |
109 |
7.3 |
105 |
71 |
4.3 |
150.4 |
26 |
35 |
70 |
511 |
569 |
1255 |
692 |
1475 |
|
8.5 |
8.5 |
116 |
8.3 |
112 |
66.3 |
4 |
140.4 |
26 |
35 |
70 |
511 |
569 |
1255 |
692 |
1475 |
|
10 |
10 |
145 |
9.8 |
141 |
62 |
3.7 |
131.3 |
26 |
35 |
70 |
511 |
569 |
1255 |
692 |
1475 |
|
13 |
13 |
189 |
12.8 |
185 |
52 |
3.1 |
110.1 |
26 |
35 |
70 |
511 |
569 |
1255 |
692 |
1475 |
空气压缩机机组性能参数根据ISO 1217, Ed. 3, Annex C-1996 测试噪音等级根据ISO2151/Pneurop/CagiPN8NTC2
GAe11-30的内置干燥机压力露点是：5°C
参考工况：
- 绝对进气压力： 1 bar
- 空气进气温度： 20C
FAD在以下工作压力测试
- 7.5bar机型在 7 bar
- 8.5机型在 8 bar
- 10机型在 9.5 bar
- 13机型在 12.5 bar
